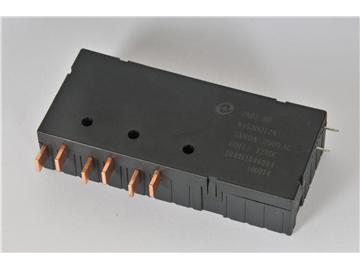

型號:ZK03-80
特點:三相80A磁保持繼電器
能承受2400A/10ms沖擊電流
觸點間耐壓2KV
抗短路設計
滿足IEC62055-31 UC2標準



觸點參數

觸點形式 3H,3D 最大切換電壓 250VAC
接觸電阻 2mΩ(1A/24VDC) 最大切換功率 20kVA
觸點材料 AgSnO2 機械壽命 1×10?次
觸點負荷(阻性) 80A/250VAC 電氣壽命 1×10?次
最大切換電流 80A



性能參數
絕緣電阻 1000MΩ(500VDC) 沖擊(強度) 980m/s²
介質耐壓 觸點與線圈間 4000VAC 1min 振動 10Hz~55Hz 1.5mm雙振幅
斷開觸點間 2000VAC 1min 濕度 98%RH,40℃
動作時間(額定電壓) ≤20ms 溫度范圍  -40℃~85℃
釋放時間(額定電壓) ≤20ms 溫升(額定負載) ≤55K
沖擊(穩定性) 98m/s² 重量 約135g




線圈參數
額定電壓
(VDC)
動作、復歸電壓
(VDC)
線圈電阻×(1±10%)Ω 脈沖寬度
(ms)
線圈功率(W)
單線圈 雙線圈 單線圈 雙線圈
6 額定電壓的70% 12 6+6 100 3 6
9 額定電壓的70% 27 13.5+13.5 100 3 6
12 額定電壓的70% 48 24+24 100 3 6
24 額定電壓的70% 192 96+96 100 3 6
48 額定電壓的70% 768 384+384 100 3 6
